Sensores de Proximidade Fotoelétricos

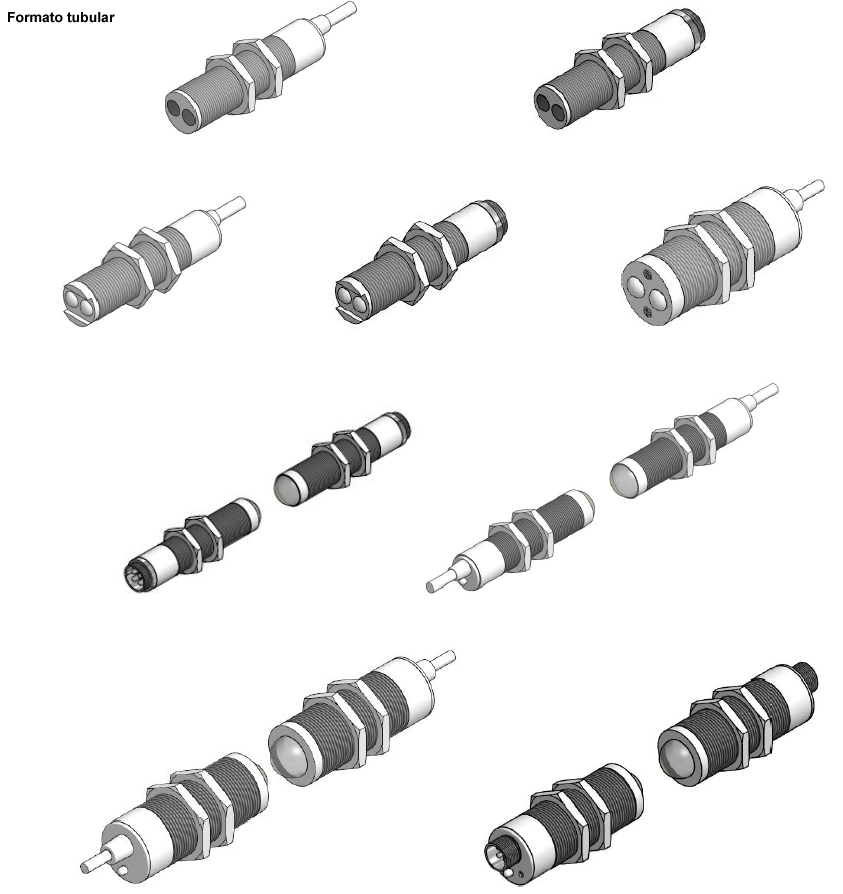

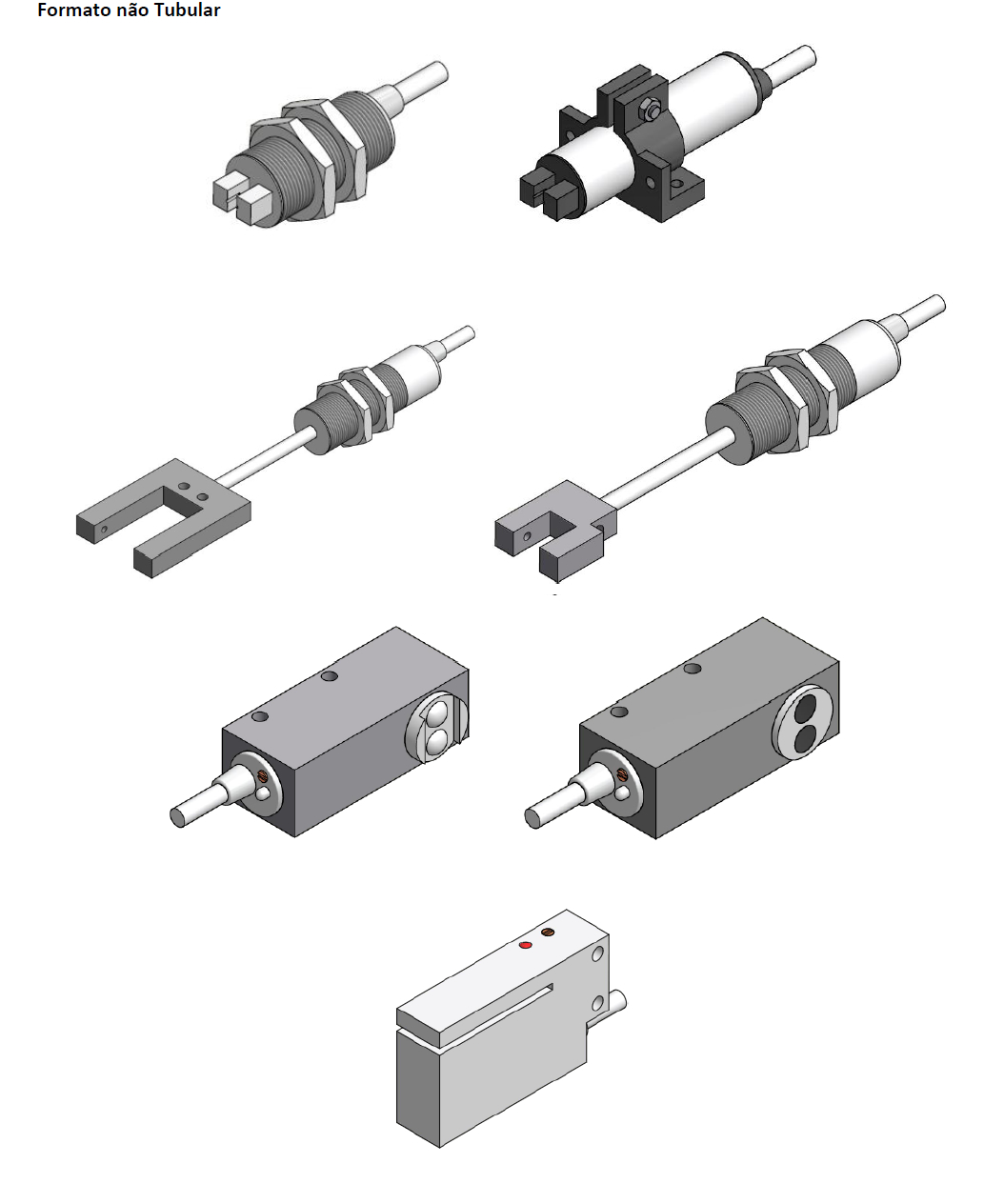

Apresentação

Os sensores de proximidade fotoelétricos são fabricados com a função de emitir e receber a irradiação de luz infra-vermelho modulada com a finalidade de alterar seu estado de saída inicial na interrupção ou presença de um acionador.

Princípios de funcionamento

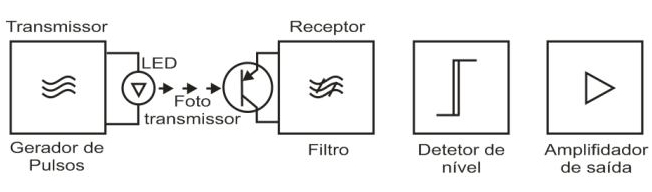

No transmissor, um diodo emissor de luz (led) é excitado por pulsos do gerador, que por sua vez emite uma luz pulsada. Essa luz, incidindo sob o foto transistor é detectada, provocando um nível de saída. Quando há um interrupção nesse feixe de luz, o nível de saída se altera, provocando a comutação.

Sistema por Difusão (ID)

O transmissor e o receptor estão em uma mesma unidade. O sensor é acionado quando o objeto entra na região de sensibilidade, refletindo para o receptor o feixe de luz recebido do transmissor. A região de sensibilidade é denominada distância de operação e é especificada para cada modelo, tomando-se como base a reflexão em papel branco fosco. Conforme a cor, tonalidade e superfície do objeto a ser detectado a distância sensora se altera.

Sistema Reflectivo por Espelho (IR)

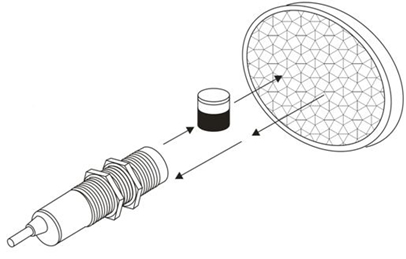

O transmissor e o receptor estão em uma mesma unidade. O feixe de luz é enviado ao receptor somente por intermédio do espelho refletor. O acionamento ocorre quando o objeto a ser detectado interrompe o feixe

Sistemas por Barreira (IB)

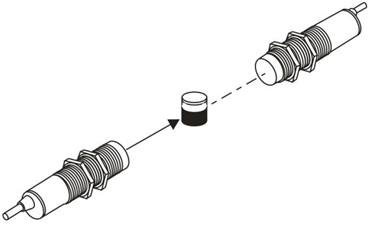

O transmissor e o receptor estão em unidade distintas. Devem ser dispostos um de frente para o outro a fim de que haja a recepção do feixe transmitido e o acionamento ocorrerá quando esse feixe for interrompido pelo objeto.
