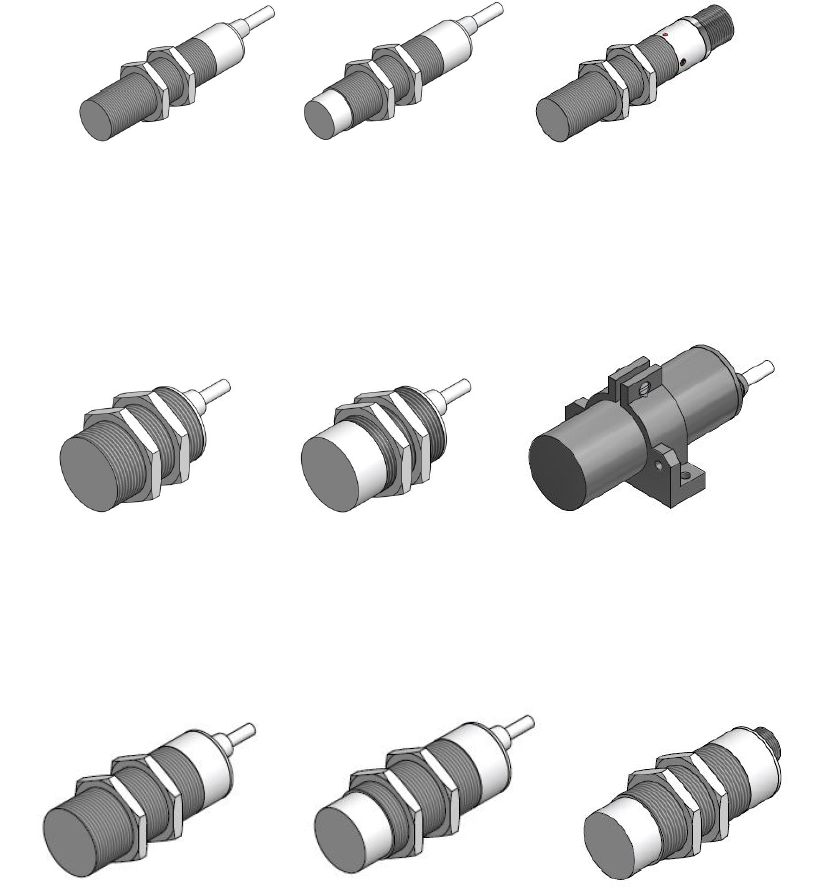

Sensores de proximidade capacitivos

Construção Básica

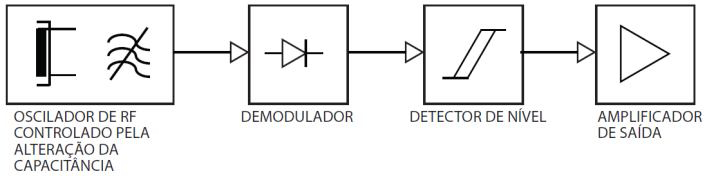

A linha de sensores capacitivos constitui-se de modo geral nos seguintes blocos:

Princípios de funcionamento

Trata-se de um oscilador de alta frequência onde o elemento sensível é um capacitor, que através de uma placa sensora detecta a aproximação de um material alterando a capacitância, ocasionando portando, uma mudança de frequência no oscilador, sendo que um circuito detector transforma esta variação em nível de tensão e chaveamento na saída.

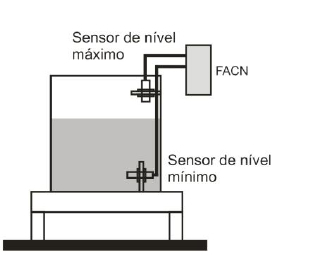

Utilização

Os sensores de proximidade capacitivos são utilizados para detectar materiais metálicos e não metálicos, tais como: água, óleo, pó, grãos, madeira, papelão, vidro, cerâmica, entre outros. É muito utilizado na indústria de plásticos, em extrusoras, injetoras, etc.

Distância de Comutação de Serviço (Sa)

Pelo fato do sensor capacitivo funcionar com variação do dielétrico, a distância de comutação de serviço (Sa) depende do tipo de material bem como da massa a ser detectada. Assim sendo, temos que considerar fatores de redução para diversos materiais:

• PVC – Sa = 0,4 x Sn;
• Madeira – Sa = 0,5 x Sn;
• Cobre - Sa = 1,0 x Sn ; etc.
