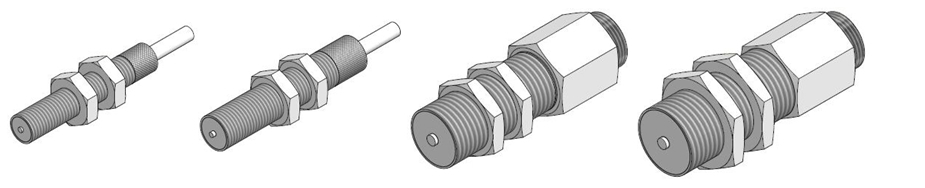

Sensores Magnéticos Pick-up

Apresentação

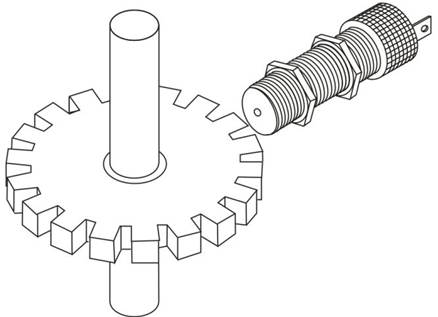

Os sensores de proximidade magnéticos são construídos com a finalidade de gerar tensão, convertidos de movimentos mecânicos e transformados em energia elétrica. São capazes de perceber descontinuidades de superfícies ferromagnéticas como rodas dentadas, ressaltos, etc., gerando pulsos elétricos. Os sensores magnéticos produzem em sua saída uma tensão alternada, ocasionada pela passagem de dentes ou ressaltos em movimento perpendicular à face sensível do sensor. Os níveis de pico de tensão gerados dependem da velocidade de passagem do dente pela face sensível e o dente ou ressalto. Podem ser empregados em condições extremas de temperatura e no controle de sistemas que operam em alta frequência de giro ou pulsos.

Utilização

Sua utilização abrange larga escala, entre elas, guindastes, máquinas gráficas, motores geradores, etc.

Aplicações

Os sensores magnéticos são largamente empregados em:

• Contadores de revoluções;
• Tacômetros;
• Contadores de pulso;
• Velocímetros;
• Controladores de velocidade;
• Controle de posição; entre outros.

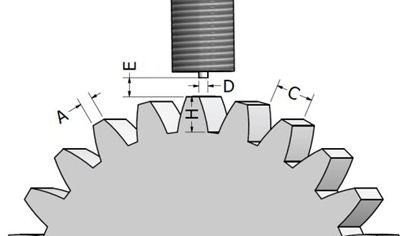

Instalação Mecânica

Para obter um ótimo rendimento dos sensores pick-ups, deve-se obervar:

• A≥D
• H≥D
• C≥3xD
• 0.1< E < 0,3mm
